產品說明
行業別名：三合一送料機也叫三合一送料器
適用料厚：0.6-6.0mm可調
三合一送料器采用三位一體式結構，由自動材料架（開卷機）、自動材料矯平機、數控送料機、剪刀架等部分組成，可實現由卷料開卷、矯正整平、精確送料、剪切片料，
適用于與沖床連續模沖壓、普通剪板機連續剪板。

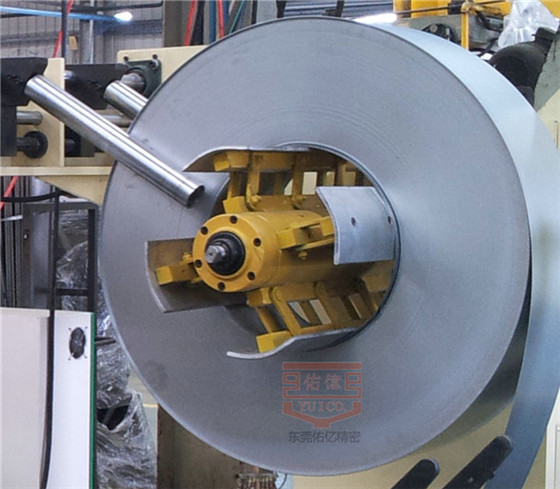

三合一送料機裝有滾筒式料卷?yè)趿陷喲b置
功能：用于料卷的寬度定位
優點：此裝置有別于一般的A型鐵，對材料固定中心及散卷現象有很大幫助
特別注意：若無此裝置，料卷會左右擺動，造成安全隱患

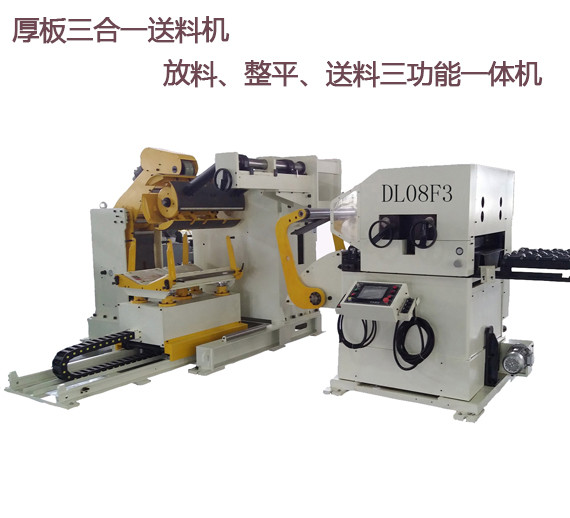

三合一開卷整平送料器特點：
1、采用日本進口伺服馬達及配套驅動器，精度高達0.02mm,簡稱三合一送料機。
2、三合一整平送料機具有放料、整平、送料三功能在一起，無需另配整平機，材料架，主要特點省空間，送料、整平精度更高。
3、方便上下材料且安全，選配有上料臺車：把材料安全平穩地移動到開卷機主軸擴縮結構上，在開卷時用來托起材料，方便料帶能夠順利地進入整平機。
4、厚板三合一送料器可根據客戶需求訂制成多段送料，每組提供999次沖壓次數。
6、送料滾輪及整平輪經特殊熱處理，硬度高（HRC62度）、耐磨、壽命長。
7、操作面板采用彩色液晶顯示器，大尺寸的觸摸屏，高清晰的操作畫面，配合操作安全保護系統即便是初次使用者也能安心操作。
8、健全的操作系統人性化設計，將準備工作縮短，先進的自動診斷系統，協助操作者快速掌握本機的操作性能。
9、操作方面：從上料、入料、擋料、折料、整平、送料、換料都由一機完成（省空間），一人在獨立控制臺上點控化操作即可完成，極大了節省了勞動力，降低了勞動強度。
適用材質：用于鋼帶如低碳鋼板、鍍鋅板、鋁板、銅板、冷軋板、熱軋板、不銹鋼、鐵板、酸洗板、高強度冷軋板等金屬卷料
厚板三合一開卷整平送料器技術參數表：
|
型式 |
DL04F3 |
DL06F3 |
DL08F3 |
DL10F3 |
DL13F3 |
|
材料厚度 |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
0.6-6mm |
|
材料寬度 |
70-400mm |
70-600mm |
70-800mm |
70-1000mm |
70-1300mm |
|
送料滾輪 |
1組 |
1組 |
1組 |
1組 |
1組 |
|
矯正滾輪 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
上4/下3 |
|
出料速度 |
16m/min |
16m/min |
16m/min |
16m/min |
16m/min |
|
卷料重量 |
5噸 |
5噸 |
5噸 |
7噸 |
8噸 |
|
卷料內(mm) |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
Φ450-Φ530 |
|
卷料外徑 |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
Φ1400mm |
|
送料功率 |
AC5.5Kw |
AC5.5Kw |
AC7.5Kw |
AC11Kw |
AC11Kw |
|
料架功率 |
AC2.2Kw |
AC2.2Kw |
AC3.7Kw |
AC3.7Kw |
AC3.7Kw |
|
卷料擴張方式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
油壓式 |
|
空氣壓力 |
5Kg |
5Kg |
5Kg |
5Kg |
5Kg |
|
送料高度 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
客戶指定±100 |
目前本公司已開發寬度2米，載重20噸三合一送料機，歡迎來電咨詢4008610616
